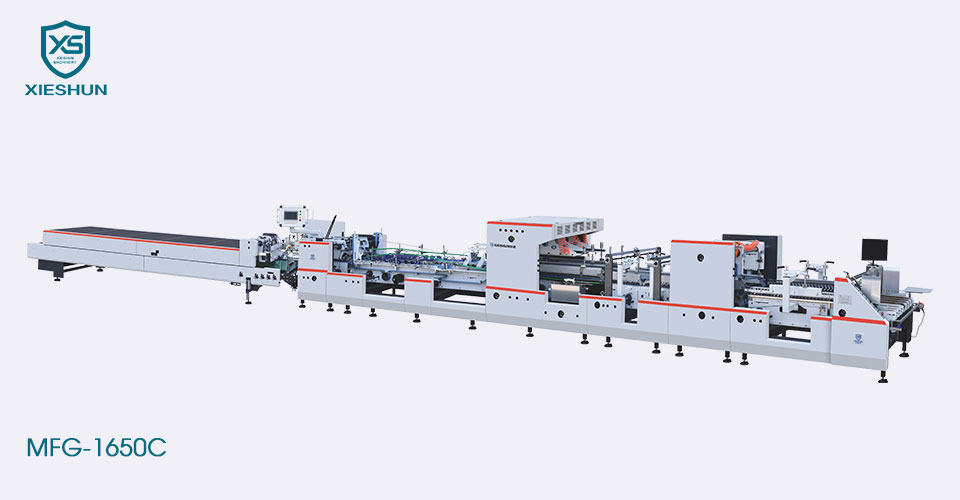

Ang XIESHUN MFG-1650C Automatic Heavy Duty 4 at 6 corner Folder Gluer Machine ay idinisenyo para gamitin sa medium at malaking box packaging industry. Nagtatampok ito ng mga espesyal na self-drive na upper carrier para sa tumpak na pagtitiklop ng mga micro-flute at corrugated box. Ang natitiklop ay hinihimok ng isang independiyenteng servo motor para sa tumpak na kontrol sa bilis. Kasama rin sa makina ang isang opsyonal na function na Secondary-Creasing upang ihanay ang buntot ng isda ng mga karton na maaaring hindi pagkakatugma dahil sa mga dahilan tulad ng hindi tamang pagputol at paglukot ng mamatay.
| modelo | MFG-1650 C |
|---|---|
| Angkop na materyal | 200-800g/㎡cardboard at N/F&E flute corrugated board |
| Saklaw ng bilis | 0-400m/min |
| Ang bilis ng inch | 30m/min |
| Max na blangko ang lapad | 1650mm |
| Dimensyon(L) | 1800mm |
| Dimensyon(W*H) | 2200mm×1600mm |
| Mekanikal na timbang | 12T |
| Kapangyarihang mekanikal | 29kw |
| Naka-compress na hangin | 6bar |
| Kapasidad ng air compressor | 10㎡/h |
| Kapasidad ng tangke ng hangin | 60L |
| modelo |
|
|
MFG-1650 C |
|---|---|---|---|
|
|
|
z Min/mm | z Max/mm |
|
A | 100mm | 1650mm |
| B | 180mm | 1000mm | |
| E | 85mm | 815mm | |
|
A | 200mm | 1600mm |
| B | 100mm | 1000mm | |
| E | 90mm | 790mm | |
|
A | 180mm | 1600mm |
| B | 140mm | 1000mm | |
| H | 30mm | 150mm | |
|
A | 180mm | 1600mm |
| B | 140mm | 1000mm | |
| H | 30mm | 150mm | |
|
A | 220mm | 1400mm |
| B | 140mm | 1000mm | |
| E | 15mm | 50mm |
|
tagapagpakain ◆Madaling iangat ang mga baffle sa kaliwa at kanang bahagi. ◆Ang paper feeding belt ng paper feeding unit ay maaaring i-adjust nang nakapag-iisa upang matiyak ang maayos na pagpapakain ng papel. ◆Servo motor, independiyenteng regulasyon ng bilis upang matiyak ang pare-parehong espasyo ng papel. ◆Paper feeding suction device (opsyonal). |
|
Pag-align ◆Ang karton na ipinadala ng paper feeding unit ay itinatama at ginagabayan ng correction unit upang mapatakbo ang karton sa isang tuwid na linya. ◆Ang upper pressure drive ng correction unit ay maaaring i-adjust pataas at pababa upang umangkop sa iba't ibang kapal ng karton at magbigay ng garantiya ng katatagan. |
|
Pre-folding Section ◆Ang naka-segment na kaliwa at kanang upper belt plate ay maaaring iakma ayon sa mga kinakailangan ng produkto, na mabilis at mahusay. ◆Mahusay nitong makumpleto ang 180-degree na pre-folding ng karton sa linya 1 at ang 135-degree na pre-folding ng 3rd line, na na-optimize ang panghuling epekto ng pagbuo. ◆Mga pang-itaas na carrier ng self-drive，tumpak na pagtitiklop para sa mga corrugated na kahon |
|
I-lock ang Ibaba Tatlong grupo ng istraktura ng conveyor belt, naka-segment na upper belt plate function, ay maaaring epektibong malampasan ang mga problema sa produksyon ng mga espesyal na hugis na mga produkto ng kahon. Ang middle upper belt plate ay nababakas at maaaring i-disassemble at i-debug ayon sa mga kinakailangan ng produkto. |
|
4&6-sulok na Device ◆Ang electronic folding hook na hinimok at kinokontrol ng intelligent servo motor ay naka-install sa dalawang independently controlled servo axes upang tumpak na gabayan ang pagtitiklop ng lahat ng box flaps. ◆Maaari itong gumawa ng apat na sulok at anim na sulok na mga kahon at iba pang iba't ibang uri. ◆Ang interface ng tao-machine ay intelligently set, madaling patakbuhin, intuitive at madaling maunawaan.
|
|
Lower Gluing Unit ◆Mechanical left and right lower glue cylinders, na may hiwalay na glue wheel at glue cylinder na disenyo, mataas na bilis nang walang glue throwing, madaling linisin at mapanatili. ◆Ang gulong ng pandikit ay 5mm ang lapad at maaaring palitan ayon sa produkto. |
|
Natitiklop na Seksyon ◆3-plate transmission belt plate na istraktura. ◆Ang kaliwa at kanang panlabas na bilis ng folding belt ay maaaring i-fine-tune nang nakapag-iisa upang matiyak ang katumpakan ng paghubog. ◆Mga pang-itaas na carrier ng self-drive，tumpak na pagtitiklop para sa mga corrugated na kahon |
|
Seksyon ng Paglipat ◆Independiyenteng conversion ng dalas ng hiwalay na mga motor. ◆Madaling ayusin ang upper at lower belt extension. ◆Nilagyan ng high-speed electronic kick counter. |
|
Control Panel ◆Mag-adopt ng 10-inch na malaking screen, madali at madaling gamitin na operasyon. ◆Maraming wika ang magagamit. ◆Memory function at remote control (opsyonal). |
|
Conveyor ◆Sa automatic mode, ang box spacing ay nakatakda, ang belt speed at ang host speed ay proporsyonal na naka-link, at ang belt ay gumagalaw kapag nakita ng photoelectric ang box. ◆Sa manual mode, ang sinturon ay gumagalaw sa isang pare-parehong bilis at hindi apektado ng bilis ng host. ◆Ang bahagi ng presyon ay gumagamit ng pneumatic pressing, ang kontrol ng presyon ay mas tumpak, at ang epekto ng pagbubuklod ng produkto ay mas garantisadong. |
