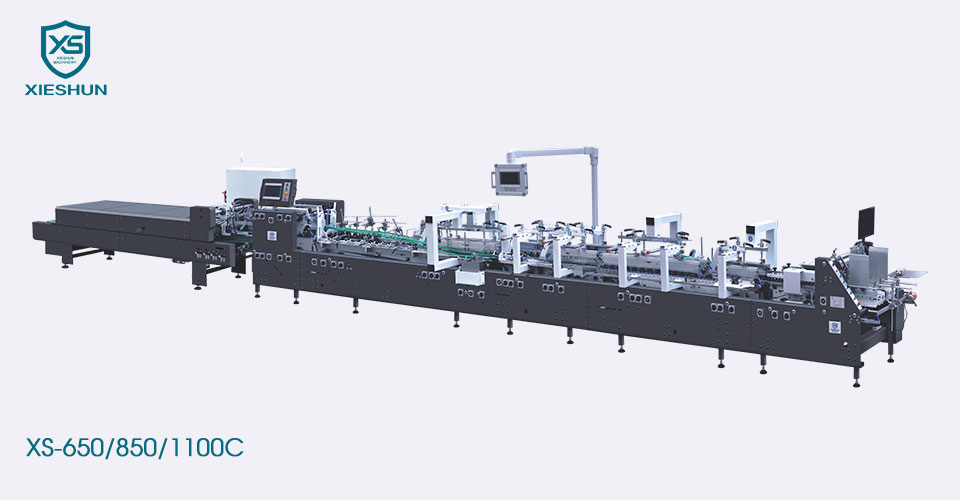

XIESHUN XS-650/850/1100C 4/6 Corner Awtomatikong High Speed Folder Gluer Design upang magpatakbo ng maliit at katamtamang laki ng mga kahon tulad ng sa industriya ng parmasyutiko o kosmetiko. Ito ay nababaluktot at madaling mapatakbo ang mga tuwid na kahon ng linya, mga kahon ng pag-crash ng lock, dobleng mga kahon ng dingding at 4/6 na mga kahon ng sulok, karton hanggang sa 800 GSM at micro-fluted box flute N/E at plauta F.
| Modelo | XS-650 c | XS-850 c | XS-1100 c |
|---|---|---|---|
| Ang angkop na materyal | 200-800G/㎡Cardboard at N/F&E Flute corrugated board | ||
| Saklaw ng bilis | 0-400m/min | ||
| Bilis ng pagpasok | 30m/min | ||
| Max blangko ang lapad | 650mm | 850mm | 1100mm |
| Dimensyon (L) | 14000mm | 15300mm | 15800mm |
| Dimensyon (W*H) | 1400mm × 1900mm | 1600mm × 1900mm | 1850mm × 1900mm |
| Mekanikal na timbang | 6t | 8t | 9T |
| Kapangyarihan ng mekanikal | 18.6kw | 23kw | 23kw |
| Naka -compress na hangin | 6bar | ||
| Kapasidad ng air compressor | 10㎡/h | ||
| Kapasidad ng tangke ng hangin | 60L | ||
| Modelo |
|
XS-650 c | XS-850 c | XS-1100 c |
|---|---|---|---|---|
|
A | 130-650mm | 160-850mm | 170-1100mm |
| B | 100-600mm | 100-900mm | 100-900mm | |
| E | 60-320mm | 70-420mm | 70-540mm | |
|
A | 146-600mm | 170-800mm | 170-1050mm |
| B | 100-600mm | 170-900mm | 170-900mm | |
| E | 60-320mm | 80-420mm | 80-540mm | |
|
A | 150-600mm | 160-800mm | 160-1050mm |
| B | 160-600mm | 160-800mm | 160-800mm | |
| H | 25-120mm | 25-120mm | 25-120mm | |
|
A | 270-550mm | 270-700mm | 330-1020mm |
| B | 160-450mm | 160-450mm | 160-450mm | |
| H | 25-120mm | 25-120mm | 25-120mm | |
|
A | 270-550mm | 270-700mm | 330-1020mm |
| B | 160-450mm | 160-800mm | 160-800mm | |
| H | 25-120mm | 25-120mm | 25-120mm |
|
Feeder ◆ Ang kaliwa at kanang bahagi ng mga baffles ay maaaring maiangat para sa madaling operasyon. ◆ Ang belt ng pagpapakain ng papel ng yunit ng pagpapakain ng papel ay maaaring ayusin nang nakapag -iisa upang matiyak ang makinis at matatag na pagpapakain ng papel. ◆ Servo motor, independiyenteng regulasyon ng bilis upang matiyak ang pantay na spacing ng papel. ◆ Papel ng Suction Device (Opsyonal). |
|
Pag -align ◆ Ang karton na ipinadala ng departamento ng pagpapakain ng papel ay naitama at ginagabayan ng Kagawaran ng Pagwawasto upang gawin ang karton na tumakbo sa isang tuwid na linya. ◆ Ang itaas na presyon ng drive ng departamento ng pagwawasto ay maaaring maiayos pataas at pababa upang umangkop sa iba't ibang mga kapal ng karton at magbigay ng garantiyang katatagan. |
|
Seksyon ng Pre-Folding ◆ Ang naka -segment na kaliwa at kanang itaas na mga plato ng sinturon ay maaaring maiakma ayon sa mga kinakailangan ng produkto, na mabilis at mahusay. ◆ Maaari itong mahusay na makumpleto ang 180-degree na pre-fold ng karton sa linya 1 at ang 135-degree na pre-fold ng ika-3 linya upang ma-optimize ang pangwakas na epekto ng pagbubuo. |
|
I -lock ang ilalim 3 pangkat ng istraktura ng conveyor belt, segmented upper belt plate function, ay maaaring epektibong pagtagumpayan ang mga problema sa paggawa ng mga espesyal na hugis na kahon ng kahon. Ang gitnang itaas na plate ng sinturon ay maaaring mabawasan at maaaring ma -disassembled at i -debug ayon sa mga kinakailangan ng produkto. |
|
Apat at anim na sulok na aparato 4 & 6-corner na aparato ◆ Ang elektronikong natitiklop na hook na hinimok at kinokontrol ng Intelligent Servo Motor ay naka -install sa dalawang malayang kinokontrol na mga axes ng servo upang tumpak na gabayan ang natitiklop na lahat ng mga flaps ng kahon. ◆ Maaari itong makagawa ng apat at anim na mga kahon ng sulok at iba pang iba't ibang mga uri. ◆ Ang interface ng tao-machine ay matalinong itinakda, madaling mapatakbo, madaling maunawaan at madaling maunawaan.
|
|
Mas mababang yunit ng gluing ◆ Mekanikal na kaliwa at kanang mas mababang mga cylinders ng pandikit, na may hiwalay na disenyo ng glue wheel at cylinder ng pandikit, mataas na bilis nang walang pagtapon ng pandikit, madaling linisin at mapanatili. ◆ Ang glue wheel ay 5mm ang lapad at maaaring mapalitan ayon sa produkto. |
|
Seksyon ng natitiklop ◆ 3-Plate Transmission Belt Plate Structure, ang gitnang plato ay maaaring ma-disassembled nang nakapag-iisa, na maginhawa para sa maliit na kahon na bumubuo. ◆ Ang kaliwa at kanang panlabas na natitiklop na bilis ng sinturon ay maaaring maayos na nakatutok nang nakapag-iisa upang matiyak na bumubuo ng kawastuhan. |
|
Seksyon ng Paglipat ◆ Paghiwalayin ang motor na may independiyenteng conversion ng dalas. ◆ Ang pagsasaayos ng extension ng itaas at mas mababang belt ay simple at madaling mapatakbo. ◆ Nilagyan ng high-speed electronic kick counter. |
|
Control panel ◆ 10-pulgada na malaking screen, madali at madaling maunawaan na operasyon. ◆ Maramihang mga wika na magagamit. ◆ Memory function at remote control (opsyonal). |
|
Conveyor ◆ Sa awtomatikong mode, nakatakda ang box spacing, ang bilis ng sinturon at ang bilis ng host ay proporsyonal na naka -link, at ang belt ay gumagalaw kapag nakita ng photoelectric ang kahon. ◆ Sa manu -manong mode, ang sinturon ay gumagalaw sa isang palaging bilis at hindi apektado ng bilis ng host. ◆ Ang bahagi ng presyon ay nagpatibay ng pneumatic na pagpindot, ang control control ay mas tumpak, at ang epekto ng bonding ng produkto ay mas garantisado. |
